HT-3516dv500核心板
產品介紹Hi3516DV500是一顆面向行業市場推出的超高清智能網絡攝像頭SoC。該芯片最高支持四路sensor輸入，支持最高5M@30fps的ISP圖像處理能力，支持2F WDR、多級降噪、六軸防抖、全景拼接、多光譜融合等多種傳統圖像增強和處理算法，支持通過AI算法對輸入圖像進行實時降躁等處理，為用戶提供了卓 越的圖像處理能力。Hi3516DV500內置雙核A55，提供高 效、豐富和靈活的CPU資源，以滿足客戶計算和控制需求。Hi3516DV500集成了高 效的神經網絡推理引擎，最高2.0Tops NN算力，支持業界主流的神經網絡框架。 產品規格 硬件規格參數類型型號參數說明處理器Hi3516DV500內核 雙核ARM Cortex A55@850MHz NNIE2.0Tops運算性能存儲內存DDRDDR4*2 1GBFlash MemoryEMMC2GB軟件規格參數 Linux Uboot版本u-boot-2010.06啟動方式支持從SPI_NOR 啟動燒錄方式調試串口 Kernel版本linux-3.4支持的文件系統nfs/yaffs2等下載方式串口/網口 Device DriverSerial port串口驅動Ethernet10/100/1000M 以太網卡驅動USB hostUSB 2.0 host 驅動INPUTHDMI 輸入驅動I2SI2S 總線驅動DDRDDR驅動AUDIOINPUT/OUTPUT輸入/輸出聲卡驅動TCP/IP提供完整的TCP/IP 協議配置系統和服務Ifconfig/route等用于網絡配置及相關服務程序文件系統常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等圖形界面QT5.8.0提供完善的QT 開發資源 工作環境環境參數最小值典型值最大值工業級溫度-40℃/85℃儲存溫度-40℃25℃85℃工作電壓11.7V12V12.5V 功耗典型電壓典型電流典型功耗12VTBDTBD技術支持及資料1、開發資料l 提供基于開發板的產品設計手冊，包括硬件設計、系統移植、驅動開發、應用軟件開發環境。資料包括載板的原理圖、PCB、驅動源碼、內核源碼等供用戶設計參考，產品開發速度提高50%以上。l 提供主芯片數據手冊、軟件開發環境、軟件開發SDK 包。l 提供vio、venc、vdec等豐富的Linux 例程。l 提供Linux+Qt 開發環境，快速進入Qt 應用軟件開發。 2、技術支持l 協助判斷產品是否存在故障l HT-3516DV500 開發板產品軟硬件資源解釋l 幫助正確地編譯與運行我們提供的源代碼l 按照產品文檔資料，解決主板內出現的異常問題 3、增值服務l 根據用戶需求完成定制硬件及軟件開發l 支持Linux系統定制l 支持OEM/ODM定制l 支持項目外包開發 查看更多

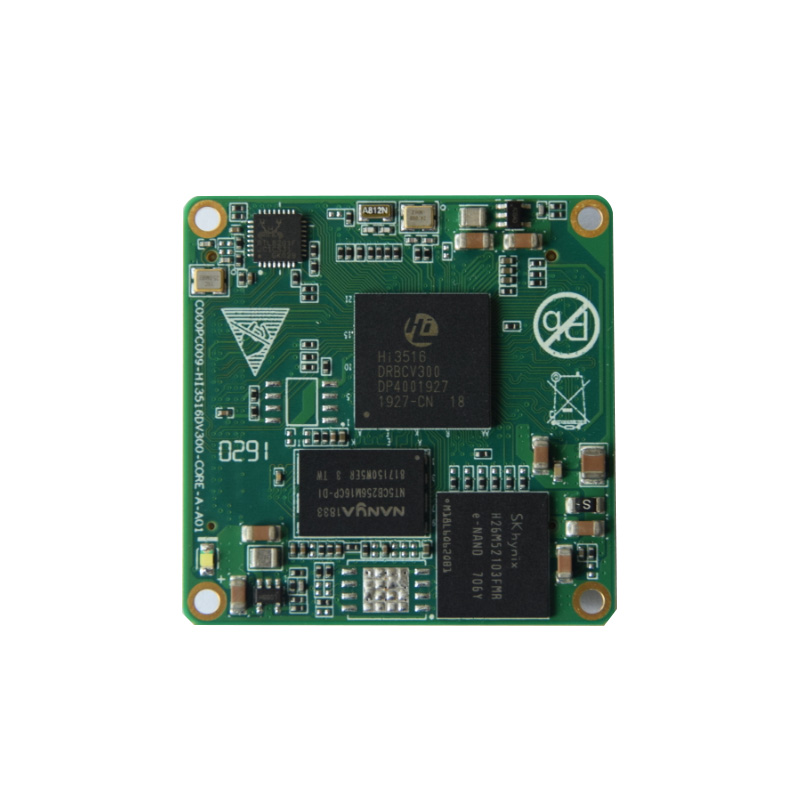

HT-Hi3516DV300核心板
產品簡介HT-3516DV300核心板是以華為海思 Hi3516D 處理器為核心的通用產品，其豐富的設計資源、穩定的產品性能、強力的設計支持，為客戶二次開發快速轉化產品提供強有力的技術保障。HT-3516D核心板集多種優勢于一身，支持 3D 去噪、圖像增強、動態對比度增強處理功能 ，支持視頻、圖形輸出抗閃爍處理 ，支持視頻 1/15～16x 縮放等功能。HT-3516DV300核心板可支持支持2688x1536@30fps編碼，JPEG編碼、解碼能力16M(4608x3456) @10fps，集成神經網絡加速引擎，處理性能達 1.0Tops，集成智能計算加速引擎（含跟蹤、人臉校正），支持BT.601、BT.656、BT.1120視頻輸入接口，支持MIPI、LVDS/Sub-LVDS、HiSPi接口，集成 Audio codec，支持 16bit 語音輸入和輸出 ，支持 I2S 接口，支持對接外部 Audio codec。 產品規格1、機械尺寸 HT-3516DV300核心板-機械尺寸圖 2、資源描述核心板連接器：連接器型號（核心板）J10,J11 CONN SOCKET 40x2/SMJ12 CONN SOCKET 20x2/SM連接器型號（配套底板）J1 BTB-0.5MM-20X2P-FEMALEJ3,J4 BTB-0.5MM-40X2P-FEMALE引腳間距0.5mm引腳數量200 規格參數 硬件規格參數項目類型型號參數說明核心配置處理器Hi3516DV300CPU雙核ARM Cortex-A7@ 900MHz32KB I-Cache，32KB D-Cache256KB L2 Cache支持 NEON 加速，集成FPU 處理單元存儲內存DDRDDR*2 256M*2NOR FLASH16M/32M可選連接器BTB連接器間距0.5mm，200Pin板載功能接口電源DC3.3V以太網1000M/100M/10M引腳功能視頻輸入1HDMI視頻輸出1MIPI_DSI（DSI_D0\1\2\3P、DSI_CKP\CKN）、HDMI_OUT音頻1I2S數字接口以太網1千兆(板載)UART3Uart0為系統debug接口，UART4與UART1_CTSN/RTSN復用TF卡槽1SDIOI2C4部分與其他復用SPI2復用MIPI_IN1MIPI_RX0（部分復用）MIPI_GPIOUSB2.01RTC1CPU自帶，需要給VBAT供電音頻輸出1AC_OUTL、AC_OUTR音頻輸入1AC_INL、AC_INRSENSOR2部分復用（CLK、RSTN）ADC2CPU 資源PWM1硬件PWM IO工作環境操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露）軟件規格參數 Linux Uboot版本u-boot-2010.06啟動方式支持從SPI_NOR 啟動燒錄方式調試串口 Kernel版本linux-3.4支持的文件系統nfs/yaffs2等下載方式串口/網口 Device DriverSerial port串口驅動Ethernet10/100/1000M 以太網卡驅動USB hostUSB 2.0 host 驅動INPUTHDMI 輸入驅動I2SI2S 總線驅動DDRDDR驅動AUDIOINPUT/OUTPUT輸入/輸出聲卡驅動TCP/IP提供完整的TCP/IP 協議配置系統和服務Ifconfig/route等用于網絡配置及相關服務程序文件系統常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等圖形界面QT5.8.0提供完善的QT 開發資源 工作環境環境參數min典型值max商業級溫度0℃/70℃儲存溫度-10℃25℃85℃工作電壓11.7V12V12.5V 功耗典型電壓典型電流典型功耗12VTBDTBD 技術支持及資料1、技術支持l 協助判斷產品是否存在故障l HT-3516DV300核心板產品軟硬件資源解釋l 幫助正確地編譯與運行我們提供的源代碼l 按照產品文檔資料，解決主板內出現的異常問題 2、增值服務l 根據用戶需求完成定制硬件及軟件開發l 支持Linux系統定制l 支持OEM/ODM定制l 支持項目外包開發 查看更多
