HT-Hi3516DV300核心板
產品簡介HT-3516DV300核心板是以華為海思 Hi3516D 處理器為核心的通用產品，其豐富的設計資源、穩定的產品性能、強力的設計支持，為客戶二次開發快速轉化產品提供強有力的技術保障。HT-3516D核心板集多種優勢于一身，支持 3D 去噪、圖像增強、動態對比度增強處理功能 ，支持視頻、圖形輸出抗閃爍處理 ，支持視頻 1/15～16x 縮放等功能。HT-3516DV300核心板可支持支持2688x1536@30fps編碼，JPEG編碼、解碼能力16M(4608x3456) @10fps，集成神經網絡加速引擎，處理性能達 1.0Tops，集成智能計算加速引擎（含跟蹤、人臉校正），支持BT.601、BT.656、BT.1120視頻輸入接口，支持MIPI、LVDS/Sub-LVDS、HiSPi接口，集成 Audio codec，支持 16bit 語音輸入和輸出 ，支持 I2S 接口，支持對接外部 Audio codec。 產品規格1、機械尺寸 HT-3516DV300核心板-機械尺寸圖 2、資源描述核心板連接器：連接器型號（核心板）J10,J11 CONN SOCKET 40x2/SMJ12 CONN SOCKET 20x2/SM連接器型號（配套底板）J1 BTB-0.5MM-20X2P-FEMALEJ3,J4 BTB-0.5MM-40X2P-FEMALE引腳間距0.5mm引腳數量200 規格參數 硬件規格參數項目類型型號參數說明核心配置處理器Hi3516DV300CPU雙核ARM Cortex-A7@ 900MHz32KB I-Cache，32KB D-Cache256KB L2 Cache支持 NEON 加速，集成FPU 處理單元存儲內存DDRDDR*2 256M*2NOR FLASH16M/32M可選連接器BTB連接器間距0.5mm，200Pin板載功能接口電源DC3.3V以太網1000M/100M/10M引腳功能視頻輸入1HDMI視頻輸出1MIPI_DSI（DSI_D0\1\2\3P、DSI_CKP\CKN）、HDMI_OUT音頻1I2S數字接口以太網1千兆(板載)UART3Uart0為系統debug接口，UART4與UART1_CTSN/RTSN復用TF卡槽1SDIOI2C4部分與其他復用SPI2復用MIPI_IN1MIPI_RX0（部分復用）MIPI_GPIOUSB2.01RTC1CPU自帶，需要給VBAT供電音頻輸出1AC_OUTL、AC_OUTR音頻輸入1AC_INL、AC_INRSENSOR2部分復用（CLK、RSTN）ADC2CPU 資源PWM1硬件PWM IO工作環境操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露）軟件規格參數 Linux Uboot版本u-boot-2010.06啟動方式支持從SPI_NOR 啟動燒錄方式調試串口 Kernel版本linux-3.4支持的文件系統nfs/yaffs2等下載方式串口/網口 Device DriverSerial port串口驅動Ethernet10/100/1000M 以太網卡驅動USB hostUSB 2.0 host 驅動INPUTHDMI 輸入驅動I2SI2S 總線驅動DDRDDR驅動AUDIOINPUT/OUTPUT輸入/輸出聲卡驅動TCP/IP提供完整的TCP/IP 協議配置系統和服務Ifconfig/route等用于網絡配置及相關服務程序文件系統常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等圖形界面QT5.8.0提供完善的QT 開發資源 工作環境環境參數min典型值max商業級溫度0℃/70℃儲存溫度-10℃25℃85℃工作電壓11.7V12V12.5V 功耗典型電壓典型電流典型功耗12VTBDTBD 技術支持及資料1、技術支持l 協助判斷產品是否存在故障l HT-3516DV300核心板產品軟硬件資源解釋l 幫助正確地編譯與運行我們提供的源代碼l 按照產品文檔資料，解決主板內出現的異常問題 2、增值服務l 根據用戶需求完成定制硬件及軟件開發l 支持Linux系統定制l 支持OEM/ODM定制l 支持項目外包開發 查看更多

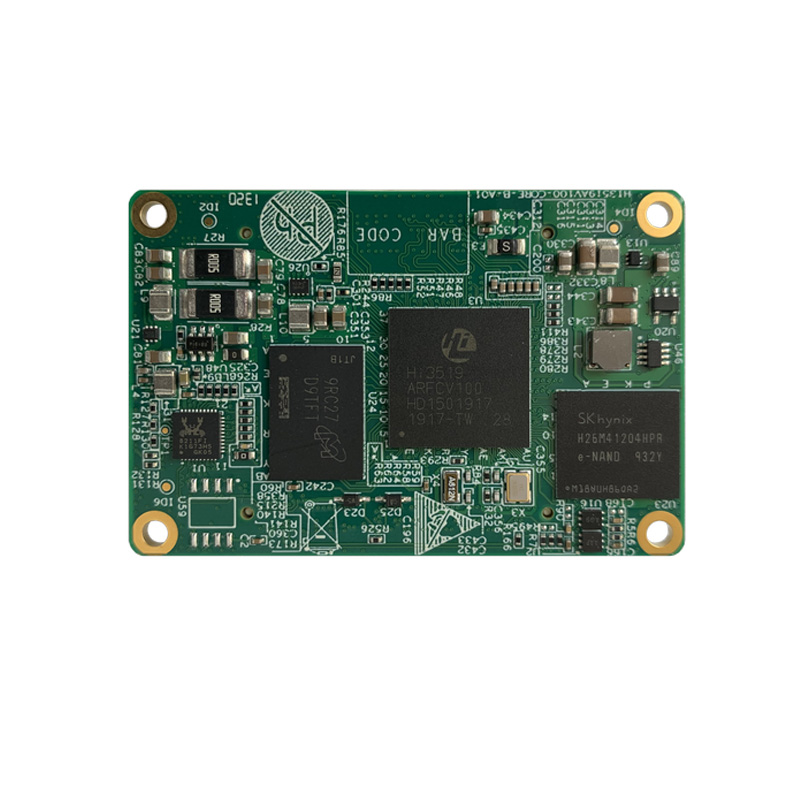

HT-Hi3519AV100核心板
產品介紹1、產品簡介Hi3519AV100核心板是常州海圖信息科技股份有限公司推出的一款以華為海思 Hi3519AV100處理器為核心的通用產品，其豐富的設計資源、穩定的產品性能、強力的設計支持，為客戶二次開發快速轉化產品提供強有力的技術保障。Hi3519AV100核心板集多種優勢于一身，該芯片還支持4K RAW數據輸出， 可用于影片后期編輯。 該芯片采用先進的12nm低功耗工藝和低功耗架構設計， 簡化客戶產品的散熱設計，有利于客戶打造節能環保的智能攝像機產品。2、性能及應用介紹Hi3519AV100核心板H.265/H.264編解碼，編碼/解碼性能高達4K*2K@60fps/1080p@240fps 該芯片集成了海思第 四代ISP， 支持WDR、 多級降噪、 六軸防抖及多種圖像增強和矯正算法， 為客戶提供圖像質量。支持 AlexNet、 VGG、 ResNet、 GoogLeNet 等多種分類神經網絡 ，支持完整的 API 和工具鏈（編譯器、仿真器） ， 易于適配客戶定制網絡 等。Hi3519AV100提供了豐富的計算資源，支撐行業類應用和消費類應用。 Hi3519AV100核心板集成了兩個A53核， 支持雙操作系統，使得快速啟動、實時性和外設驅動的豐富性得以兼顧 。 產品規格1、機械尺寸Hi3519AV100核心板 機械尺寸圖 連接器型號（核心板）J40,J41FX10A-120S-SV（21）連接器型號（配套底板）J1 FX10A-120P-SV2(83)引腳間距0.5mm引腳數量240 2、硬件規格參數項目類型型號參數說明核心配置處理器Hi3519ADSPensilica Vision P6 DSP@710MHzNNIE1.7Tops 神經網絡運算性能DDR4DDR4*4 8Gb*4存儲內存EMMC8GB存儲SPI FLASH連接器BTB連接器DV12V/2A板載功能接口電源電源輸入原生HDMI2.0接口以太網1000M/100M/10M千兆(板載)RTC紐扣電池引腳功能視頻輸入11路4K60視頻輸出11路4K60音頻1I2C1SPI1ADC2UART5UART0為調試串口PWM2USB3.01GPIO若干RTC1工作環境操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露） 3、軟件規格參數 Linux Uboot版本U-Boot 2016.11啟動方式支持從eMMC 啟動燒錄方式調試串口 Kernel版本linux 4.9支持的文件系統ext4/nfs/yaffs2/ubifs下載方式串口/網口 Device DriverSerial port串口驅動RTC硬件時鐘驅動，保存系統時間Ethernet10/100/1000M 以太網卡驅動INPUTHDMI 輸入驅動MMC/SDMMC/SD 控制器驅動I2SI2S 總線驅動OUPTHDMI 輸出驅動SPISPI 總線驅動eMMCeMMC 驅動DDRDDR驅動AUDIOINPUT/OUTPUT輸入/輸出聲卡驅動TCP/IP提供完整的TCP/IP 協議配置系統和服務Ifconfig/route等用于網絡配置及相關服務程序文件系統常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等圖形界面QT5.8.0提供完善的QT 開發資源 4、工作環境環境參數min典型值max商業級溫度0℃/70℃儲存溫度-10℃25℃85℃工作電壓11.7V12V12.5V 5、功耗典型電壓典型電流典型功耗12VTBDTBD 技術支持及資料1、開發資料提供基于核心板的產品設計手冊，包括硬件設計、系統移植、驅動開發、應用軟件開發環境。資料包括載板的原理圖、PCB、驅動源碼、內核源碼等供用戶設計參考，產品開發速度提高50%以上。提供主芯片數據手冊、軟件開發環境、軟件開發SDK 包。提供vio、venc、vdec 等豐富的Linux 例程。提供Linux+Qt 開發環境，快速進入Qt 應用軟件開發。 2、技術支持協助判斷產品是否存在故障HT-3519A核心板產品軟硬件資源解釋幫助正確地編譯與運行我們提供的源代碼按照產品文檔資料，解決主板內出現的異常問題 3、增值服務根據用戶需求完成定制硬件及軟件開發支持Linux系統定制支持OEM/ODM定制支持項目外包開發 查看更多
HT-Hi3531AV100核心板
產品介紹1、產品簡介Hi3531AV100核心板是常州海圖信息科技股份有限公司推出的一款以華為海思 Hi3531AV100處理器為核心的通用產品，其豐富的設計資源、穩定的產品性能、強力的設計支持，為客戶二次開發快速轉化產品提供強有力的技術保障。Hi3531AV100核心板集多種優勢于一身，強勁的處理器性能與內置的 4K/H.264視頻編解碼引擎提供了強悍的視頻處理、視頻分析與編解碼能力。 2、性能及應用介紹Hi3531AV100核心板H.264編碼可支持分辨率為4096x4096，視頻解碼支持到4096x4096。核心板提供10/100/1000M 以太網口、USB Host、HDMI、USB3.0、IIC 等接口的擴展，可應用于全景拼接、教育、車載設備、會議等行業。 產品規格核心板尺寸為：80mm*76mm核心板預留資源介紹核心板配置：DDR：512MB *4 FLASH:32MB NAND:256MB接口：1) 1路千兆網口2) 1個debug調試串口3) 3組TTL串口4) 1個紅外5) 2組I2C（其中一組與SPI復用）6) 1組SPI(其中片選信號與一組PCIE復用)7) 1組PCIE8) 4組I2S9) 1個USB2.010) 1個USB3.011) 1個RTC供電腳12) 1組VO BT1120輸出13) 4組VI BT1120輸入（可用作8路BT656并且每一路BT656帶有單獨的CLK）14) 3根PWM信號15) 1路HDMI輸出16) 1路VGA輸出17) 1路CVBS輸出18) 核心板連接器型號為：JP1,JP2MOLEX-52885-167419) 對應底板連接器型號為：U1MOLEX-55091-1674 查看更多

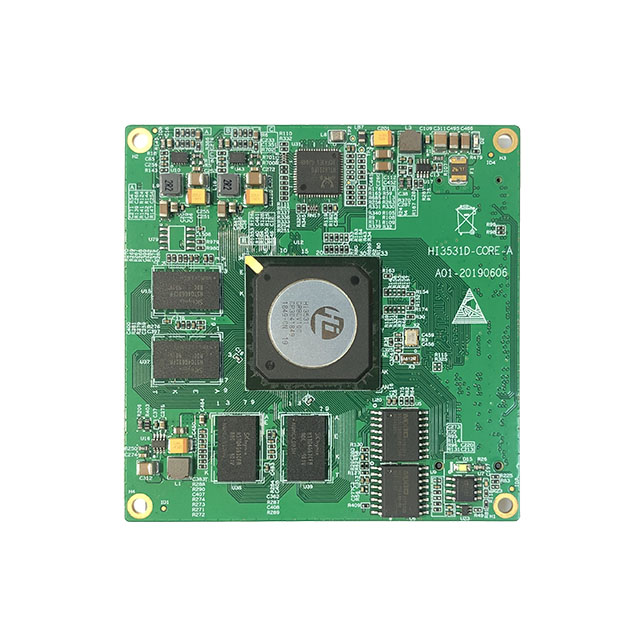

HT-Hi3531DV100核心板
產品介紹1、產品簡介Hi3531DV100核心板是常州海圖信息科技股份有限公司推出的一款以華為海思 Hi3531DV100 處理器為核心的通用產品，其豐富的設計資源、穩定的產品性能、強力的設計支持，為客戶二次開發快速轉化產品提供強有力的技術保障。Hi3531DV100核心板集多種優勢于一身，強勁的處理器性能與內置的 4K/8K/H.264/H.265視頻編解碼引擎提供了強悍的視頻處理、視頻分析與編解碼能力。 2、性能及應用介紹Hi3531DV100核心板H.264/ H.265 編碼可支持分辨率為4096x4096，視頻解碼支持到4096x4096 或H.264/H.265 4096x4096。核心板提供10/100/1000M 以太網口、USB Host、HDMI、USB3.0、IIC 等接口的擴展，可應用于全景拼接、教育、車載設備、會議等行業。產品規格1、機械尺寸Hi3531DV100核心板機械尺寸圖 連接器型號（核心板）TE # 3-6318490-6連接器型號（配套底板）TE # 3-1827253-6引腳間距0.5mm引腳數量220 2、硬件規格參數項目類型型號參數說明核心配置處理器Hi3531DV100MPUARM Cortex A9 雙核@1.4GHz存儲內存DDRDDR3*4 2GB存儲SPI Nand 2GbSPI NOR32M連接器BTB連接器間距0.5mm，220Pin引腳功能視頻輸入73*BT1120+2*BT656視頻輸出2HDMI2.0*1(板載)音頻1I2S數字接口以太網1千兆(板載)I2C2SPI1 4、軟件規格參數 Linux Uboot版本U-Boot 2016.11啟動方式支持從spi nor flash 啟動燒錄方式調試串口 Kernel版本linux 3.18支持的文件系統jffs2/yaffs2/等下載方式串口/網口 Device DriverSerial port串口驅動Ethernet10/100/1000M 以太網卡驅動USB hostUSB 3.0 host 驅動USB deviceUSB 2.0 host驅動I2SI2S 總線驅動OUPTHDMI 輸出驅動SPISPI 總線驅動AUDIOINPUT/OUTPUT輸入/輸出聲卡驅動TCP/IP提供完整的TCP/IP 協議配置系統和服務Ifconfig/route等用于網絡配置及相關服務程序文件系統常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等 5、工作環境環境參數min典型值max商業級溫度0℃/70℃儲存溫度-10℃25℃85℃工作電壓5V5V5V 6、功耗典型電壓典型電流典型功耗12VTBDTBD 技術支持及資料1、開發資料提供基于核心板的產品設計手冊，包括硬件設計、系統移植、驅動開發、應用軟件開發環境。資料包括載板的原理圖、PCB、驅動源碼、內核源碼等供用戶設計參考，產品開發速度提高50%以上。提供主芯片數據手冊、軟件開發環境、軟件開發SDK 包。提供vio、venc、vdec 等豐富的Linux 例程。提供Linux+Qt 開發環境，快速進入Qt 應用軟件開發。 2、技術支持協助判斷產品是否存在故障HT-3531D核心板產品軟硬件資源解釋幫助正確地編譯與運行我們提供的源代碼按照產品文檔資料，解決主板內出現的異常問題 3、增值服務根據用戶需求完成定制硬件及軟件開發支持Linux系統定制支持OEM/ODM定制支持項目外包開發 查看更多

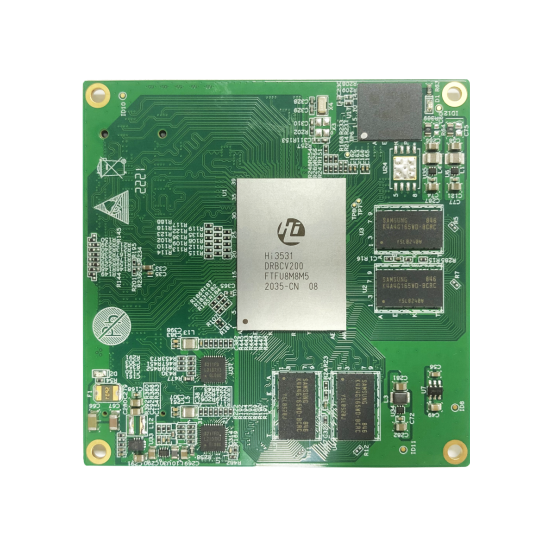

HT-3531DV200核心板
產品簡介HT-3531DV200 HDMI核心板是以華為海思 Hi3531DV200 處理器為核心的通用產品，其豐富的設計資源、穩定的產品性能、強力的設計支持，為客戶二次開發快速轉化產品提供強有力的技術保障。HT-3531DV200核心板集多種優勢于一身，支持 3D 去噪、圖像增強、動態對比度增強處理功能 ，支持視頻、圖形輸出抗閃爍處理 ，支持視頻 1/15～16x 縮放等功能。HT-3531DV200核心板H.264/H.265 編碼可同時支持8x1080p@30fps H.265/H.264編解碼，支持CBR/VBR/FIXQP/AVBR/QPMAP五種碼率控制模式，輸出碼率高達20Mbps，支持感興趣（ROI）編碼。支持de-interlace、銳化、3D去噪、動態對比度增強、馬賽克處理等前、后處理，支持視頻、圖形輸出抗閃爍處理，支持8個區域OSD疊加。在音頻方面，可以通過軟件實現多協議語音編解碼（G.711、G.726、ADPCM）。HT-3531DV200核心板，支持多種神經網絡，1.2Tops運算性能，支持完整的API和工具鏈，人臉檢測/識別、目標檢測/跟蹤等多種應用智能視覺引擎（IVE），支持目標跟蹤，單精度/半精度浮點，特征向量比對。3個單向I2S/PCM接口，2個輸入，支持20路復合輸入，1個輸出，支持雙聲道輸出。2. 產品外觀HT-3531DV200 核心板正面圖1、機械尺寸HT-3531DV200V300核心板-機械尺寸圖2、資源描述 核心板連接器：連接器型號（核心板）J1,J2: FX8C-80S-SV連接器型號（配套底板）FX8C-80P-SV1(92)引腳間距0.6MM引腳數量80 3、硬件規格參數項目類型型號參數說明核心配置處理器Hi3531DV200內核ARM Cortex A53 四核@1.15GHz32KB L1 I-Cache，512KB L2 Cache支持 NEON 加速，集成FPU 處理單元NNIE1.2Tops運算性能存儲內存DDRDDR4*4 2GBFlash MemoryEMMC8GB連接器核心板連接器TE # 3-6318490-6底板連接器TE # 3-1827253-6引腳功能以太網1000M/100M/10M視頻輸出1MIPI_DSIHDMI_OUT 3840x2160@60fpsVGA 2560x1600@60fpsCVBS PAL/NTSC音頻1I2S數字接口以太網2千兆UART4Uart0為系統debug接口，UART1、2、4I2C2部分與其他復用SPI1復用MIPI_IN8MIPI_RX0（部分復用）USB2.02/USB3.01/RTC1CPU自帶，需要給VBAT供電PWM1硬件PWM IOSATA2/PCIE1/JTAG1/IR1/GPIO8/工作環境操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露） 4、軟件規格參數 Linux Uboot版本u-boot-2010.06啟動方式支持從SPI_NOR 啟動燒錄方式調試串口 Kernel版本linux-3.4支持的文件系統nfs/yaffs2等下載方式串口/網口 Device DriverSerial port串口驅動Ethernet10/100/1000M 以太網卡驅動USB hostUSB 2.0 host 驅動INPUTHDMI 輸入驅動I2SI2S 總線驅動DDRDDR驅動AUDIOINPUT/OUTPUT輸入/輸出聲卡驅動TCP/IP提供完整的TCP/IP 協議配置系統和服務Ifconfig/route等用于網絡配置及相關服務程序文件系統常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等圖形界面QT5.8.0提供完善的QT 開發資源 5、 工作環境環境參數min典型值max商業級溫度0℃/70℃儲存溫度-10℃25℃85℃工作電壓11.7V12V12.5V 6、 功耗典型電壓典型電流典型功耗12VTBDTBD技術支持及資料1、開發資料l 提供基于核心板的產品設計手冊，包括硬件設計、系統移植、驅動開發、應用軟件開發環境。資料包括載板的原理圖、PCB、驅動源碼、內核源碼等供用戶設計參考，產品開發速度提高50%以上。l 提供主芯片數據手冊、軟件開發環境、軟件開發SDK 包。l 提供vio、venc、vdec等豐富的Linux 例程。l 提供Linux+Qt 開發環境，快速進入Qt 應用軟件開發。 2、技術支持l 協助判斷產品是否存在故障l HT-3531DV200 HDMI核心板產品軟硬件資源解釋l 幫助正確地編譯與運行我們提供的源代碼l 按照產品文檔資料，解決主板內出現的異常問題 3、增值服務l 根據用戶需求完成定制硬件及軟件開發l 支持Linux系統定制l 支持OEM/ODM定制l 支持項目外包開發 查看更多

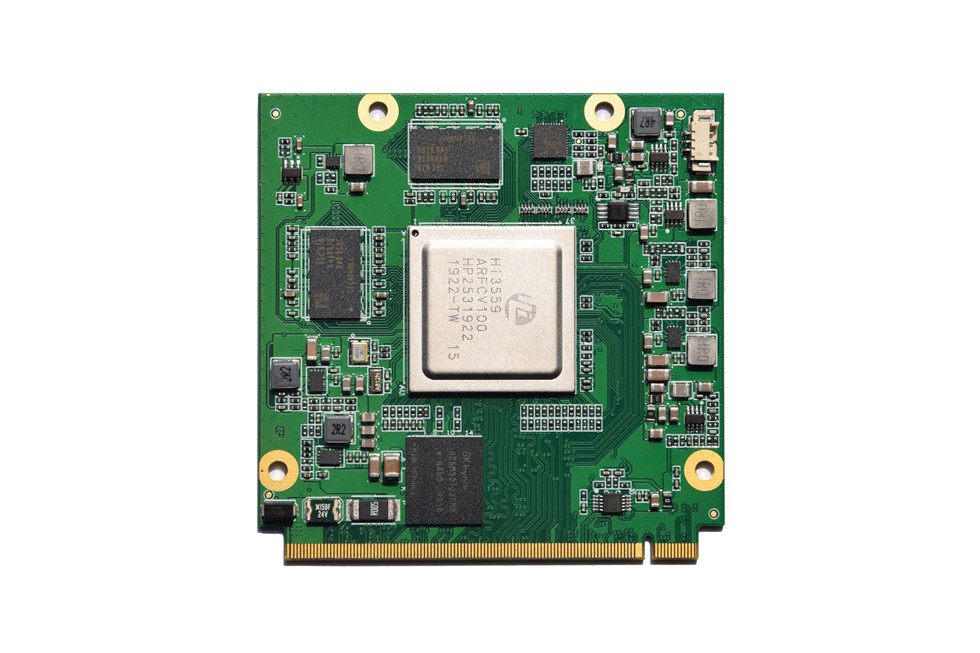

HT-Hi3559AV100全功能核心板
產品介紹1、產品簡介Hi3559AV100核心板是常州海圖信息科技股份有限公司推出的一款以華為海思 Hi3559AV100 處理器為核心的通用產品，其豐富的設計資源、穩定的產品性能、強力的設計支持，為客戶二次開發快速轉化產品提供強有力的技術保障。HT-3559A核心板集多種優勢于一身，強勁的處理器性能與內置的 4K/8K/H.264/H.265視頻編解碼引擎提供了強悍的視頻處理、視頻分析與編解碼能力。 2、性能及應用介紹Hi3559AV100核心板H.264 編碼可支持分辨率為8192 x 8640 Pixel、H.265 編碼可支持分辨率為16384 x 8640Pixel，視頻解碼支持到 H264/H.265 7680 x 4320@30fps 或H.264/H.265 3840 x 2160@120fps。核心板提供10/100/1000M 以太網口、USB Host、HDMI、USB3.0、TF卡、ADC、SPI、IIC 等接口的擴展，可應用于全景拼接、無人機、智能機器人、人工智能、教育、車載設備、會議等行業。 產品規格1、機械尺寸 HT-3559A核心板 機械尺寸圖 2、資源描述連接器型號（核心板）標準DDR內存尺寸連接器型號（配套底板）as0b326-s78n-f引腳間距0.5mm引腳數量230 3、硬件規格參數項目類型型號參數說明核心配置處理器Hi3559AV100MPUl 雙核ARM Cortex-A73@1.6GHzl 雙核ARM Cortex-A53@1.2GHzl 單核ARM Cortex-A53@1.2GHzGPU雙核 ARM Mali G71@900MHzDSP四核DSP@700MHz（軟件接口由海思SDK封裝，不對外開放）NPU雙核NNIE@840MHz神經網絡加速引擎存儲內存DDR4DDR4*4 8Gb*4存儲EMMC16GBSPI FLASH連接器BTB連接器間距0.5mm，230Pin電源X1DV12V/2A網口X11000M/100M/10MRTCX1引腳功能視頻輸入8+14*4Lane MIPI（8*2Lane）/1x BT1120(復用)視頻輸出1HDMI2.0*1線性音頻線性音頻2輸入，2輸出RGMII1千兆I2S1數字音頻SPI3可以復用為6組I2CADC2CPU 資源UART4Uart0為系統debug接口PWM2硬件PWM IOUSB3.02與pcie復用PCIE21X 與USB3.0復用GPIO若干復用IO其它IO5CPU硬件相關配置IO工作環境操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露） 4、軟件規格參數 Linux Uboot版本U-Boot 2016.11啟動方式支持從eMMC 啟動燒錄方式調試串口 Kernel版本linux 4.9.37支持的文件系統ext4/nfs/yaffs2/ubifs下載方式串口/網口 Device DriverSerial port串口驅動RTC硬件時鐘驅動，保存系統時間Ethernet10/100/1000M 以太網卡驅動USB hostUSB 2.0 host 驅動USB deviceUSB 2.0 device 驅動INPUTHDMI 輸入驅動MMC/SDMMC/SD 控制器驅動I2SI2S 總線驅動OUPTHDMI 輸出驅動SPISPI 總線驅動eMMCeMMC 驅動DDRDDR驅動AUDIOINPUT/OUTPUT輸入/輸出聲卡驅動TCP/IP提供完整的TCP/IP 協議配置系統和服務Ifconfig/route等用于網絡配置及相關服務程序文件系統常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等圖形界面QT5.8.0提供完善的QT 開發資源 5、工作環境環境參數min典型值max商業級溫度0℃/70℃儲存溫度-10℃25℃85℃工作電壓11.7V12V12.5V6、功耗典型電壓典型電流典型功耗12VTBDTBD 技術支持及資料1、開發資料l 提供基于核心板的產品設計手冊，包括硬件設計、系統移植、驅動開發、應用軟件開發環境。資料包括載板的原理圖、PCB、驅動源碼、內核源碼等供用戶設計參考，產品開發速度提高50%以上。l 提供主芯片數據手冊、軟件開發環境、軟件開發SDK 包。l 提供vio、avs、venc、vdec、dsp、nnie、ive 等豐富的Linux 例程。l 提供Linux+Qt 開發環境，快速進入Qt 應用軟件開發。 2、技術支持l 協助判斷產品是否存在故障l HT-3559A核心板產品軟硬件資源解釋l 幫助正確地編譯與運行我們提供的源代碼l 按照產品文檔資料，解決主板內出現的異常問題 3、增值服務l 根據用戶需求完成定制硬件及軟件開發l 支持Linux系統定制l 支持OEM/ODM定制l 支持項目外包開發 查看更多

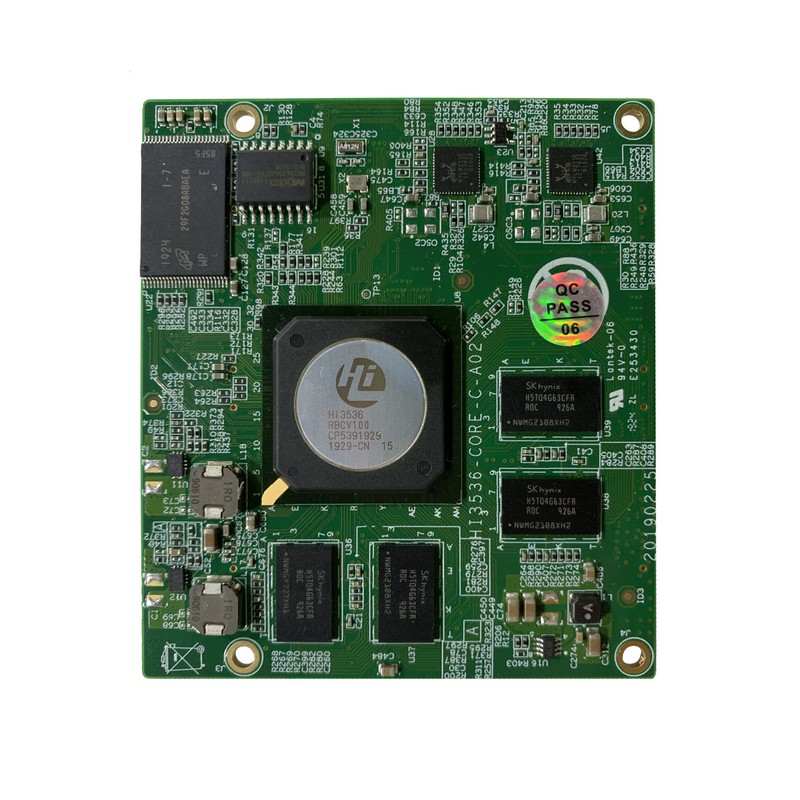

HT-Hi3536V100核心板
產品介紹1、產品簡介Hi3536V100核心板是常州海圖信息科技股份有限公司推出的一款以華為海思 Hi3536V100 處理器為核心的通用產品，其豐富的設計資源、穩定的產品性能、強力的設計支持，為客戶二次開發快速轉化產品提供強有力的技術保障。Hi3536V100核心板集多種優勢于一身，強勁的處理器性能視頻編解碼引擎提供了強悍的視頻處理和解碼能力。 2、性能及應用介紹Hi3536V100核心板支持1個HDMI 2.0 超高清輸出接口，輸出3840 x2160@60fps、支持1個VGA高清輸出接口，輸出2560 x1600@60fps支持1個BT.1120高清輸出接口，可通過任意高清接口（HDMI、VGA、BT.1120)輸出，在DDR模式下可輸出3840 x2160@30fps。核心板提供10/100/1000M 以太網口、USB Host、HDMI、USB3.0、SATA、M-SATA、RTC等接口的擴展。 產品規格1、機械尺寸 Hi3536V100核心板 機械尺寸圖 連接器型號（核心板）DF17_30_080DS_05V_57連接器型號（配套底板）DF17_30_080DS_05V_57引腳間距0.5mm引腳數量3202、硬件規格參數項目類型型號參數說明核心配置CPUHi3536RBCV100MPUA17 四核 1.4GHz存儲內存DDR4DDR*4 512MB*4存儲FLASHSPI NOR 32MB NAND 256MB連接器BTB連接器間距0.5mm，320Pin引腳功能視頻輸出2HDMI2.0*1(板載)+BT1120*1音頻1I2S數字接口以太網1千兆(板載)I2C1UART5Uart0為系統debug接口USB3.01GPIO若干復用IOSATA3SATA3.0 (板載)M-SATA1RTC1需要給VBAT供電其它IO5CPU硬件相關配置IO工作環境操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露） 3、軟件規格參數 Linux Uboot版本U-Boot 2010.06啟動方式支持從SPI nand 啟動燒錄方式調試串口 Kernel版本linux 3.10支持的文件系統nfs/yaffs2/等下載方式串口/網口 Device DriverSerial port串口驅動RTC硬件時鐘驅動，保存系統時間Ethernet10/100/1000M 以太網卡驅動USB hostUSB 2.0 host 驅動MMC/SDMMC/SD 控制器驅動I2SI2S 總線驅動OUPTHDMI 輸出驅動DDRDDR驅動AUDIOINPUT/OUTPUT輸入/輸出聲卡驅動TCP/IP提供完整的TCP/IP 協議配置系統和服務Ifconfig/route等用于網絡配置及相關服務程序文件系統常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等圖形界面QT5.8.0提供完善的QT 開發資源 4、工作環境環境參數min典型值max商業級溫度0℃/70℃儲存溫度-10℃25℃85℃工作電壓3.1V3.3V3.5V 5、功耗典型電壓典型電流典型功耗12VTBDTBD 技術支持及資料1、開發資料提供基于核心板的產品設計手冊，包括硬件設計、系統移植、驅動開發、應用軟件開發環境。資料包括載板的原理圖、PCB、驅動源碼、內核源碼等供用戶設計參考，產品開發速度提高50%以上。提供主芯片數據手冊、軟件開發環境、軟件開發SDK 包。提供vio、venc、vdec 等豐富的Linux 例程。提供Linux+Qt 開發環境，快速進入Qt 應用軟件開發。 2、技術支持協助判斷產品是否存在故障HT-3536主板產品軟硬件資源解釋幫助正確地編譯與運行我們提供的源代碼按照產品文檔資料，解決主板內出現的異常問題 3、增值服務根據用戶需求完成定制硬件及軟件開發支持Linux系統定制支持OEM/ODM定制支持項目外包開發 查看更多
